RAB 32 - Anlage A

Die Anlage enthält vier Beispiele für Unterlagen:

1. Beispiel - Neubau Zentrallager

Das Beispiel beschreibt die Unterlage für ein Hochregallager, das an eine vorhandene Produktionsanlage angebaut wurde. Es zeichnet sich dadurch aus, dass betriebliche Belange in der Unterlage berücksichtigt worden sind. Die Unterlage ist in Form einer Tabelle erstellt worden, in der neben den notwendigen Angaben auch solche aufgeführt wurden, die im vorliegenden Fall während der Planungsphase von Bedeutung waren. Dies betrifft zum Beispiel die Positionen im Leistungsverzeichnis.

2. Beispiel - Unterführung Petershofer Damm

Das Beispiel "Unterführung Petershofer Damm" wurde für ein Ingenieurbauwerk erstellt, bei dem eine Straße unter eine Bahnlinie geführt wurde, um einen höhengleichen Bahnübergang zu beseitigen.

Die Unterlage selbst ist gegliedert nach der öffentlichen Beleuchtung, einem im Rahmen der Baumaßnahme zu erstellenden Regenrückhaltebecken, einer Lichtsignalanlage und dem Bauwerk selbst.

3. Beispiel - Bürogebäude

Im Beispiel 3 ist eine Unterlage für ein Bürogebäude wiedergegeben. Dieses Beispiel enthält für die einzelnen Teile der baulichen Anlage jeweils ein Blatt. Diese Art der Darstellung erlaubt, dass für spezifische spätere Arbeiten, zum Beispiel das Reinigen der Dachentwässerung, dem jeweils ausführenden Unternehmen genau jenes Blatt übergeben werden kann, in dem die Gefahren und die sicherheitstechnischen Einrichtungen und Maßnahmen für seine Tätigkeit zusammengefasst sind.

Die Unterlage gibt den Stand unmittelbar nach dem Zusammenstellen während der Planung der Ausführung wieder.

4. Beispiel - Bundesstraße

Im Beispiel 4 wird die Unterlage für eine Bundesstraße zwischen definierten Netzknoten dargestellt. Es werden innerhalb dieser Unterlage nur jene Teile der Anlage aufgeführt, bei denen sich die späteren Arbeiten von denen unterscheiden, die standardmäßig beim Straßenbau durchzuführen sind.

1. Vorbemerkungen

1.1 Allgemeines

Nach § 3 Absatz 2 Nr. 3 der Baustellenverordnung vom 10. Juni 1998 ist eine Unterlage mit den erforderlichen, bei möglichen späteren Arbeiten an der baulichen Anlage zu berücksichtigenden Angaben zu Sicherheit und Gesundheitsschutz zusammenzustellen.

Die Zusammenstellung der Unterlage erfolgte durch Dipl.-Ing. Max Mustermann, Koordinator mit Beauftragung durch den Bauherrn des Zentrallagers der Fa. Muster.

Diese Unterlage für spätere Arbeiten ersetzt nicht die Dokumentation des Gebäudes (Architektenleistung) und sonstige von den beauftragten Firmen zu übergebenden Unterlagen wie z. B. Bedienungsanleitungen und Wartungsbücher.

Die Unterlage wurde nach RAB 32 zusammengestellt; sie enthält neben den erforderlichen Angaben nach Abschnitt 4.2.1 weitere Angaben nach Abschnitt 4.2.2 RAB 32.

1.2 Verwendete Unterlagen

Diese Unterlage wurde auf Basis der durch die Planungsbeteiligten und Versorgungsträger übergebenen Dokumente und Angaben erstellt.

• Trassenplan der Gasversorgung vom ........
• Leitungsplan der Stromversorgung vom ........
• Wasserleitungsplan der Verbandsgemeindewerke vom ........
• Pläne des Architekten:
  Grundriss Erdgeschoss Plan-Nr..... vom .....
  Schnitt Tunnel 1:50 Plan-Nr..... vom .....
  Übersichtsplan Dach Plan-Nr..... vom .....
  Übersichtsplan Außenanlagen Plan-Nr..... vom .....

1.3 Allgemeine Grundsätze

• Die Unternehmer/Arbeitgeber, die mit späteren Arbeiten beauftragt werden, sind für die Sicherheit und den Gesundheitsschutz bei der Arbeit nach Arbeitsschutzrecht verantwortlich. Die Beschäftigten sind verpflichtet, nach ihren Möglichkeiten sowie gemäß der Unterweisung und Weisung des Arbeitgebers für ihre Sicherheit und Gesundheit bei der Arbeit Sorge zu tragen.
• Jeder Arbeitgeber, der spätere Arbeiten an der baulichen Anlage ausführt, ist verpflichtet, eine Gefährdungsbeurteilung nach § 5 Arbeitsschutzgesetz durchzuführen, damit rechtzeitig Gefährdungen erkannt und abgestellt werden können.
• Werden mehrere Unternehmer gleichzeitig oder nacheinander im selben oder angrenzenden Arbeitsbereichen tätig, haben diese sich so untereinander abzustimmen, dass sich ihre Beschäftigten nicht gegenseitig gefährden.

2. Objektbeschreibung

Bei der baulichen Anlage handelt es sich um ein vollautomatisches Hochregallager mit Kommissionierzone, Verladerampen und angegliedertem Bürotrakt.

Konstruktiv handelt es sich um eine sogenannte Silobauweise, d. h. die Stahlkonstruktion der Regale ist auch das tragende Bauteil für Dach und Wand, woraus folgt, dass diese nicht verändert werden darf.

Die vollautomatischen Förderanlagen und die Regalbediengeräte stellen eine besondere Gefährdung für Personen dar, wenn sie sich im Gefahrenbereich dieser Maschinen aufhalten. Daher ist es verboten, bei Betrieb der Anlage den Gefahrenbereich zu betreten. Als Sicherungsmaßnahme ist dieser Bereich durch einen 2 m hohen Zaun abgesichert. In den Zugängen befinden sich Türkontakte, die beim Öffnen die Gesamtanlage stilllegen.

Die bauliche Anlage ist mit einer RWA-Anlage (Rauch- und Wärmeabzugsanlage) ausgestattet, die regelmäßig gewartet werden muss.

Des weiteren sind die gesamte Lagerfläche und die Etagen des Hochregallagers mit einer Sprinkleranlage bestückt. Hierfür werden ein unterirdisches Wasserreservoir mit Nachspeisung aus dem öffentlichen Netz und eine Sprinklerzentrale mit Notaggregaten vorgehalten. Diese Anlagen sind regelmäßig zu warten. Eine besondere Gefahr ergibt sich durch das unterirdische Wasserreservoir.

3. Zusammenstellung der späteren Arbeiten

Siehe folgende Tabelle.

4. Verweise

4.1 Hinweise auf Planer, ausführende Unternehmen

Es kann für spätere Arbeiten an der baulichen Anlage hilfreich sein, Informationen bei den Planungsbeteiligten und den ausführenden Firmen einzuholen.

4.2 Hinweise auf Pläne (sind diesem Beispiel nicht beigefügt)

Folgende Pläne sind Anlage zur Unterlage:

• Grundriss Erdgeschoss Plan-Nr.... vom .....
• Schnitt Tunnel 1:50 Plan-Nr. ...vom .....
• Übersichtsplan Dach Plan-Nr.... vom .....
• Übersichtsplan Außenanlagen Plan-Nr.... vom .....

4.3 Hinweise auf Bedienungs-, Inspektions- und Wartungsbücher

Für bestimmte spätere Arbeiten an der baulichen Anlage kann es notwendig und hilfreich sein, Bedienungs-, Inspektions- und Wartungsbücher einzusehen.

1. Allgemeines

Diese Unterlage enthält die erforderlichen Angaben zur Arbeitssicherheit und zum Gesundheitsschutz bei möglichen späteren Arbeiten an der baulichen Anlage im Sinne der Baustellenverordnung.

Sie ersetzt nicht die vom Bauherrn und seinen Planern erstellten Pläne, Anweisungen und sonstige Dokumente. Diese sind je nach Art der späteren Arbeiten ergänzend beizuziehen.

Diejenigen, die spätere Arbeiten an der baulichen Anlage ausführen, werden hierdurch nicht von ihrer Verpflichtung befreit, Arbeitsschutz-, Unfallverhütungs- und sonstige Vorschriften bei der Durchführung der Arbeiten zu beachten. Sie entbindet Arbeitgeber insbesondere nicht davon, eine eigene Gefährdungsbeurteilung nach den geltenden Bestimmungen vorzunehmen.

Diese Unterlage ersetzt nicht die Dokumentation der Ergebnisse anderer an der Planung und Ausführung Beteiligter und stellt auch keine Betriebsanweisung oder Betriebsanleitung dar.

2. Geltungsbereich der Unterlage für die bauliche Anlage

Diese Unterlage gilt für die dargestellte Unterführung und die damit verbundenen Einrichtungen. Für das damit in Verbindung stehende Ver- und Entsorgungsbauwerk besteht eine eigene Unterlage.

3. Objektbeschreibung

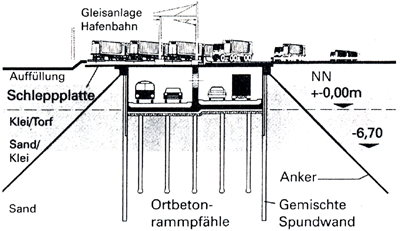

Das Unterführungsbauwerk beseitigt einen höhengleichen zweigleisigen Bahnübergang einer stark frequentierten Straße im Hafengebiet. Es ist als vierspurige Straßenunterführung konzipiert. Fußgänger- und Radfahrerverkehr ist nicht vorgesehen, daher verfügt das Bauwerk lediglich über Notgehwege.

Je Fahrtrichtung sind zwei durchgehende Fahrstreifen mit zusätzlichen Abbiegespuren vorgesehen.

Die Gesamtlänge des Bauwerks beträgt 248 m und setzt sich aus

82,00 m		Rampe Süd,
70,50 m		Unterführung und
95,50 m		Rampe Nord

zusammen.

Infolge der Kurvenaufweitung sowie der geplanten Abbiegespuren beträgt die lichte Weite zwischen den Außenwänden 20 bzw. 24 m. Die lichte Durchfahrtshöhe beträgt ≥ 4,70 m, die größte Längsneigung der Fahrbahn 4,9 %.

Das Unterführungsbauwerk wurde als Stahlbetonbauwerk mit Tiefgründung erstellt. Neben Ortbetonrammpfählen leiten die seitlichen Spundwände lotrechte Lasten in den tragfähigen Baugrund ab. Die Spundwände werden durch geneigte Ankerpfähle gehalten.

Das anfallende Regenwasser wird in einem Rückhaltebecken unterhalb der Unterführung gesammelt und in ein Hafenbecken eingeleitet. Es ist so bemessen, dass der anfallende Regen einer Stunde, auch bei Pumpenausfall, gespeichert werden kann. Das Pumpwerk ist über einen auf der westlichen Seite der Südrampe angeordneten Betriebsschacht für Wartungs- und Kontrollzwecke erreichbar.

4. Hinweis auf weitere Dokumente

Zusätzliche Angaben enthalten das Bauwerksbuch und die Bauwerksakte.

5. Zusammenstellung der späteren Arbeiten

Blatt 1   Öffentliche Beleuchtung
Blatt 2   Regenrückhaltebecken
Blatt 3   Lichtsignalanlage
Blatt 4   Bauwerk

Bauvorhaben: Unterführung Petershofer Damm Bauwerk					Blatt-Nr.: 4.1 Index der letzten Änderung: e
Anlage bzw. Bauteil	Art der Arbeit	Häufigkeit	Gefahr	Sicherheitstechnische Einrichtungen/ Maßnahmen	Hinweise
					siehe Plan "Übersichtszeichnung des Bauwerkbuches"4)
Überbau	Wartung	nach Bedarf	- Absturz	Hubarbeitsbühne
			- Straßenverkehr	Verkehrssicherung, Warnkleidung	StVO, ZTV-SA, RSA
			- Schienenverkehr	Unterweisung über besondere Belange des Netzbetreibers, Warnkleidung
	Inspektion in Form von		- Absturz	Hubarbeitsbühne
	Prüfung	jedes 3. Jahr	- Straßenverkehr	Verkehrssicherung, Warnkleidung	StVO, ZTV-SA, RSA
	Besichtigung	1 mal jährlich	- Schienenverkehr	Unterweisung über besondere Belange des Netzbetreibers, Warnkleidung
	Beobachtung	2 mal jährlich
			- Infektion durch Ablagerung von Taubenkot	Atemschutz, Schutzhandschuhe Hygienemaßnahmen, Unterweisung	z. B. Papageien- krankheit
	Instand- setzung	nach Bedarf	- Absturz	Hubarbeitsbühne
			- Straßenverkehr	Verkehrssicherung, Warnkleidung	StVO, ZTV-SA, RSA
			- Schienenverkehr	Unterweisung über besondere Belange des Netzbetreibers, Einstellen des Bahnbetriebes, Warnkleidung
			- Stromschlag	Stromabschaltung und Erdung, Einweisung durch Bahnbetreiber
			- Infektion durch Ablagerung von Taubenkot	Atemschutz, Schutzhandschuhe, Hygienemaßnahmen, Unterweisung	z. B. Papageien- krankheit

Bauvorhaben: Unterführung Petershofer Damm Bauwerk					Blatt-Nr.: 4.2 Index der letzten Änderung: e
Anlage bzw. Bauteil	Art der Arbeit	Häufigkeit	Gefahr	Sicherheitstechnische Einrichtungen/ Maßnahmen	Hinweise
					siehe Plan "Übersichtszeichnung des Bauwerkbuches"
Unterbauten	Wartung	nach Bedarf	- Absturz	Hubarbeitsbühne
			- Straßenverkehr	Verkehrssicherung, Warnkleidung	StVO, ZTV-SA, RSA
			- Infektion durch Ablagerung von Taubenkot	Atemschutz, Schutz handschuhe, Hygiene maßnahmen, Unterweisung	z. B. Papageien- krankheit
	Inspektion in Form von		- Absturz	Hubarbeitsbühne
	Prüfung	jedes 3. Jahr	- Straßenverkehr	Verkehrssicherung, Warnkleidung	StVO, ZTV-SA, RSA
	Besichtigung	1 mal jährlich	- Infektion durch Ablagerung von Taubenkot	Atemschutz, Schutzhandschuhe, Hygienemaßnahmen, Unterweisung	z. B. Papageien- krankheit
	Beobachtung	2 mal jährlich
	Instand- setzung	nach Bedarf	- Absturz	Hubarbeitsbühne
			- Straßenverkehr	Verkehrssicherung, Warnkleidung	StVO, ZTV-SA, RSA
			- Infektion durch Ablagerung von Taubenkot	Atemschutz, Schutzhandschuhe, Hygienemaßnahmen, Unterweisung	z. B. Papageien- krankheit

Unterlage
für spätere Arbeiten
am Bauwerk

Bürogebäude
Musterstraße in Dresden

1.1 Allgemeines

Nach § 3 Absatz 2 Nr. 3 der Baustellenverordnung vom 10. Juni 1998 ist "eine Unterlage mit den erforderlichen, bei möglichen späteren Arbeiten an der baulichen Anlage zu berücksichtigenden Angaben zu Sicherheit und Gesundheitsschutz zusammenzustellen."

Die Unterlage wurde durch den Koordinator Max Mustermann, "Musteringenieurbüro mib", zusammengestellt. Den Auftrag hierfür hat der Bauherr, Bau + Boden GmbH, während der Planung der Ausführung am 02.01.2002 erteilt.

Diese Unterlage für spätere Arbeiten ersetzt nicht die von Planern und Auftragnehmern erarbeiteten Ausführungspläne, einschließlich Anweisungen und Zeichnungen, die in einer Objektdokumentation nach § 15 HOAI, Leistungsphase 9 zusammengefasst sind.

1.2 Verwendete Informationen und Pläne

Die Grundlage für das Zusammenstellen der Unterlage sind Angaben, die von folgenden Planungsbeteiligten zur Verfügung gestellt wurden:

• Architekt,
• Fachingenieur für Brandschutz,
• Fachingenieur für Heizung, Lüftung und Klimatechnik,
• ...

Die Angaben wurden ergänzt durch folgende Dokumente:

• Lageplan,
• Grundriss EG, 1.OG, ...
• Ansicht Nord, ...
• ...

1.3 Allgemeine Grundsätze

• Diese Unterlage für spätere Arbeiten an der baulichen Anlage ist allen Unternehmern auszuhändigen, die solche Arbeiten ausführen.
• Die Unternehmen, welche spätere Arbeiten ausführen, sind für die Erfüllung ihrer Arbeitsschutzpflichten nach den geltenden Vorschriften und Regeln zum Arbeitsschutz selbst verantwortlich.
• Jeder Auftragnehmer hat die Angaben der Unterlage für spätere Arbeiten bei der Erfüllung seiner Arbeitsschutzpflichten zu berücksichtigen.
• Zur Ausschreibung von späteren Arbeiten an der baulichen Anlage kann diese Unterlage mit verwendet werden.
• Jeder Arbeitgeber ist verpflichtet, nach § 5 Arbeitsschutzgesetz eine Gefährdungsbeurteilung durchzuführen, damit rechtzeitig Gefährdungen abgestellt werden können.

Das Bürogebäude liegt in Dresden im Gebiet Neustadt. Es ist einseitig angebaut. Die Erschließung erfolgt über die Hauptstraße und die Müllerstraße. Das Bauwerk besteht aus einem Kellergeschoss, einem Erdgeschoss und drei Obergeschossen gemäß den Planunterlagen des Büros "Muster-Architekten". Die Räume sind im Durchschnitt 2,70 m hoch. Der Eingangsbereich hat eine Raumhöhe von 3,80 m.

Das Bauwerk ist in Stahlbeton B 25 errichtet. Die Fundamente, Decken und Wände sind in Ortbeton, die Treppen sind als Fertigteile ausgeführt. Die nichttragenden Wände sind als Gipskarton-Ständerwände erstellt.

Die Außenwände sind Stahlbetonfertigteile mit Bekleidung aus grobgeschliffenem Naturwerkstein, befestigt mit nichtrostenden Stahlankern vor einer Wärmedämmung. An der Natursteinfassade kann ein Stand-Fassadengerüst gestellt werden. Spezielle Verankerungspunkte für die Gerüste befinden sich an den Gebäudefassaden. Die Fenster sind aus Aluminium und mit einem Dreh-Kipp-Beschlag versehen. Der Eingangsbereich besteht aus einer Aluminium-Glas-Fassade als Ständer-Riegel-Konstruktion mit Sonnenschutzlamellen. Der Bereich der Glasfassade ist mit einer Hubarbeitsbühne erreichbar.

Das Dach ist als Warmdach auf einer Stahlbetondecke mit 2 % Gefälle, Wärmedämmung und zweilagiger Dachabdichtung aus Bitumenbahnen mit oberseitiger Abstreuung aus Schiefersplitt ausgeführt. Die Dachabdichtung ist teilflächig verklebt. Auf der Dachfläche wurden flächendeckend Sekuranten eingebaut, die für Wartungs-, Inspektions- und Instandsetzungsarbeiten zu nutzen sind. Über dem Eingangsbereich befindet sich eine 5 x 5 m große begehbare Lichtkuppel.

Die Innenräume haben üblichen Bürostandard. Die Fenster in den Treppenhäusern sind mit Stehleitern erreichbar. Der Treppenbelag ist in Naturstein ausgeführt, die Geländer bestehen aus lackiertem Stahl-Rundrohr. Die Fußböden im Keller bestehen aus einem Verbundestrich mit Anstrich, die Fußböden der Bürobereiche und Flure aus einem schwimmenden Estrich mit Teppichbelag, die Fußböden der Teeküchen und Toiletten aus Fliesen.

Die Büroräume und Treppenhäuser sind mit Aufputz-Deckenleuchten, die Eingangshalle mit direktstrahlenden Einbauleuchten ausgestattet.

Die Wärmeversorgung erfolgt über eine Warmwasserzentralheizung mit Gaskessel, vollautomatisierter und außentemperaturgesteuerter Regelanlage. Alle Stahlradiatoren sind mit Thermostatventilen ausgestattet.

Für die Außenanlage existiert ein Leitungsplan, der, wie die anderen Ausführungspläne, in der Objektdokumentation enthalten ist. Besonderheiten für die begehbaren Schächte, sind den jeweiligen Detailblättern der späteren Arbeiten zu entnehmen.

Auf den nachfolgenden Seiten erfolgt eine Zusammenstellung der späteren Arbeiten an der baulichen Anlage nach der Gliederung:

3.1	Außenanlagen	A,
3.2	Dächer	D,
3.3	Fassaden	F,
3.4	Hohe Räume	H.

Nach Fertigstellung der Objektdokumentation empfiehlt sich im Rahmen der Fortschreibung der Unterlage ein Verweis auf diese Objektdokumentation. Insbesondere sollte auf folgende Dokumente hingewiesen werden:

• Übersichts-, Lage- und Werkpläne,
• Bedienungs-, Inspektions- und Wartungshandbücher für
  • Aufzug
  • Heizung
  • ...

Vorbemerkungen:

Nicht besonders aufgeführt werden Arbeiten, die durch spezielle Vorschriften bereits detailliert geregelt sind, wie z. B. Winterdienst, Grünpflege, Auswechseln von Schutzplanken und Reinigung von Fahrbahn, Beschilderung, Leitpfosten und Entwässerungsanlagen.

Bei all diesen Arbeiten sind die üblichen Arbeitsschutzbestimmungen und einschlägigen Vorschriften der Betriebssicherheit zu beachten.

Die Unterlage ersetzt nicht das Vorhalten der Leitungspläne und sonstiger Bestandsunterlagen.
