Gefährdungen

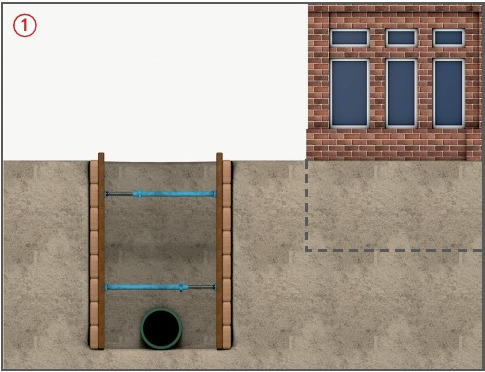

- Nicht fachgerecht geplante und ausgeführte Ausschachtungsarbeiten im Einflussbereich bestehender Gebäude können die Standsicherheit des Gebäudes und der Baugrube/ des Grabens beeinträchtigen. Hierdurch können Beschäftigte und Anwohner gefährdet werden.
Allgemeines
- Standsicherheit des Gebäudes/ von Gebäudeteilen ist abhängig von Setzungen im Bereich der Fundamente.
- Setzungen können hervorgerufen werden durch:
- nicht fachgerechte Böschungen (zu steil/zu dicht),
- verbaubedingte Bodenbewegungen
.
Schutzmaßnahmen

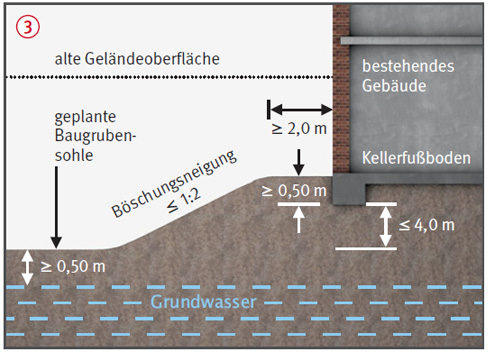

Voraussetzungen (Gebäude, Boden und Grundwasser)- Gründung auf Streifenfundamenten oder biegesteifer Stahlbetonplatte.
- Vertikale Fundamentlast ≤ 250 kN/m (i.d. R. 5 Vollgeschosse).
- Vorhandene Nutzlast auf Kellerfußböden hinter dem Streifenfundament ≤ 3,5 kN/m2.
- Einhaltung der zulässigen Bodenpressungen nach DIN 1054 bzw. Nachweis der Grundbruchsicherheit nach DIN 4017.
- In den Baugrund werden überwiegend lotrechte Lasten eingeleitet.

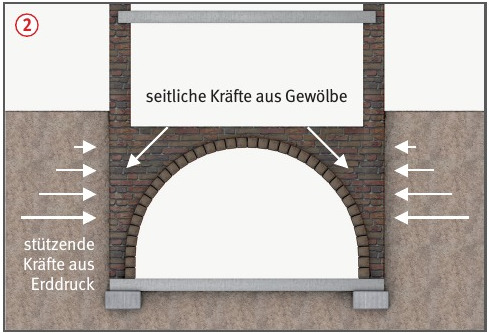

- Es wirken keine maßgebenden
horizontalen Kräfte, z. B. aus
Gewölbewirkung
. - Grundwasserspiegel während der Bauausführung mindestens 0,50 m unterhalb neuer Gründungsebene.
- Mindestens mitteldicht gelagerter nichtbindiger oder mindestens steifer bindiger Boden.
Zusätzliche Hinweise zu Planung und Bauvorbereitung
- Örtliche Gegebenheiten, Baugrund, vorhandene Fundamentunterkanten, Standsicherheit des Gebäudes, im Baugrund wirkende Kräfte (z. B. waagerechte Krafteinleitung aus Gewölbe- oder Rahmenwirkung) erkunden und prüfen.
- Beweissicherung, z. B. Dokumentation bereits vorhandener Risse.
- Zusammenstellung der erforderlichen Informationen in bautechnischen Unterlagen, z. B. in Plänen.
Zusätzliche Hinweise zur Bauleitung
- Bauleiter oder fachkundiger Vertreter muss für die ordnungsgemäße Ausführung der Arbeiten sorgen und während der Arbeiten auf der Baustelle anwesend sein.
- Zur Kontrolle Setzungs- und ggf. Verschiebungsmessungen während der Bauphase durchführen und dokumentieren.
- Beobachtung von Rissen, z. B. durch Gipsmarken.
- Arbeitstägliche Dokumentation des Baufortschrittes.
Zusätzliche Hinweise zu Bodenaushubgrenze
- Gebäude nicht bis zu seiner Fundamentunterkante oder tiefer freischachten.

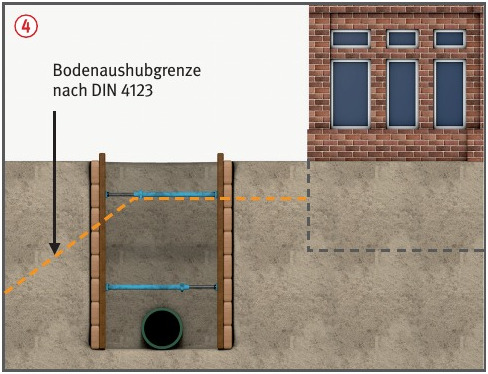

- Standsicherheit der bestehenden
Fundamente durch Einhaltung
der Bodenaushubgrenze
gem. DIN 4123 sicherstellen
.
Maßnahmen bei Nichteinhalten der Bodenaushubgrenze
- Verformungsarme Verbauweisen wählen.
- Verbau statisch nachweisen.
- Verformungsnachweis für Verbau führen.
- Auswirkungen von möglichen
Setzungen auf das Gebäude
prüfen/nachweisen
. - Ggf. Sicherungsmaßnahmen erforderlich.
Zusätzliche Hinweise zu Sicherungsmaßnahmen an bestehenden Gebäuden
- Instandsetzen von Mauerwerk oder Beton.
- Rückverankern oder Abstützen gefährdeter Gebäudeteile.
- Versteifen von Wänden, z. B. durch Ausmauern von Öffnungen.
- Verbesserung des Verbundes zwischen Außen- und Querwänden.
07/2021
