Wand- und Stützenschalung

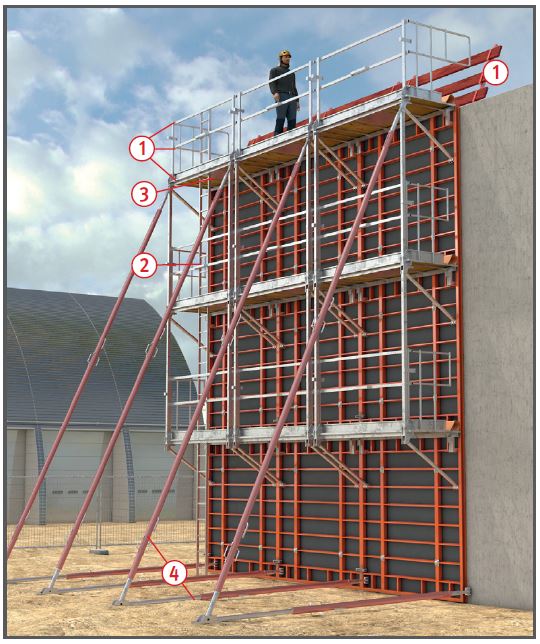

Betonwand, mit einem Schalsystem eingeschalt

Gefährdungen

  • Mängel am Seitenschutz oder am Belag der Zwischen- bzw. Betoniergerüste der Schalung sowie unsichere Verkehrswege zu diesen können zu Absturzunfällen führen.
  • Einwirkungen durch Windkräfte beim Krantransport und bei der Montage sind zu berücksichtigen.
  • Mögliche Verletzungsgefahr durch offenliegende Anschlussbewehrung bei der Verwendung von Leitern.

Betonierbühne

Allgemeines

  • Auf der Baustelle müssen eine Aufbau- und Verwendungsanleitung des Herstellers sowie eine Montageanweisung des Verwenders vorliegen. Diese müssen folgende Angaben enthalten:
    • Reihenfolge des Auf-, Um- und Abbaues der Schalung,
    • Gewicht der einzelnen Schalelemente,
    • Lage der Anschlagpunkte und Angabe über erforderliche Anschlagmittel,
    • Lage und Breite der Arbeitsbühnen einschl. des Seitenschutzes und der Zugänge (Verkehrswege),
    • Auf-, Um- und Abbau nur unter Aufsicht einer fachkundigen Person.

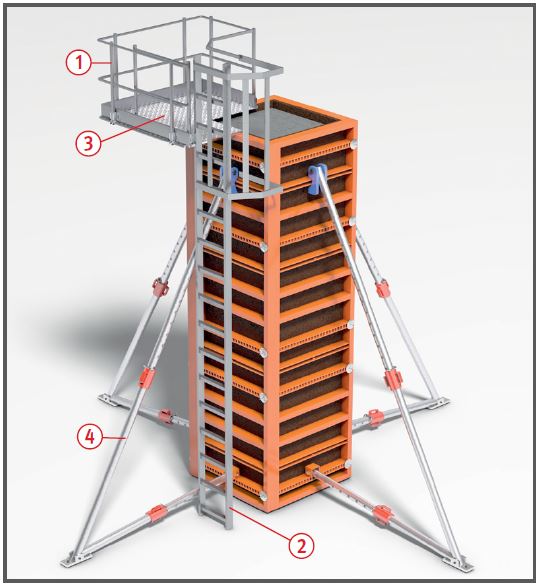

  • Zum Schalsystem zugehörige sicherheitstechnische Systembauteile (z. B. Seitenschutzbauteile Nummer 1, Zugänge Nummer 2, Betonierbühne Nummer 3) verwenden.
  • Vom Unternehmer ist eine Betriebsanweisung zu erstellen, anhand derer die Beschäftigten zu unterweisen sind.

Schutzmaßnahmen

Transport
  • Lose Kleinteile entfernen. Am Schalelement verbleibende Teile gegen Herabfallen sichern.
  • Schalelemente beim Aufnehmen und Ablegen nicht betreten.
  • Ein Personentransport mit dem Schalelement ist verboten.
  • Bei starkem Wind Schalelemente evtl. mit Leitseilen führen, ggfs. Kranbetrieb einstellen.
  • Schrägzug vermeiden.
  • Lasten so führen, dass Anprall an andere Schalungselemente vermieden wird.
  • Anschlagmittel erst lösen, wenn Schalelemente standsicher abgestützt sind Nummer 4. Windlasten berücksichtigen.

Betoniergerüst

Aufstellung
  • Schalelemente nur auf tragfähigem Untergrund aufstellen.
  • Wandschalelemente mind. an beiden Enden oberhalb des Schwerpunktes zug- und druckfest abstützen und verankern.
  • Betoniergerüste Nummer 3 anordnen und mit Seitenschutz versehen Nummer 1.
  • Arbeitsplätze so anordnen, dass alle Arbeitsbereiche sicher ohne zusätzliche Leitern oder Böcke erreicht werden können.
  • Das Hochklettern an der Schalungskonstruktion ist verboten.
  • Zugänge zu Arbeitsplätzen durch vom Hersteller vorgesehene Einrichtungen, z. B. systemgebundene Leitern Nummer 2 oder Treppentürme, vorsehen.
  • Arbeiten von der tragbaren Leiter sind auf das Mindestmaß zu beschränken und nur zulässig, wenn sicherere Arbeitsmittel nicht eingesetzt werden können.

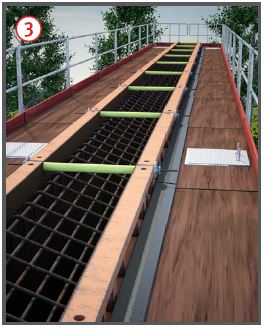

  • Belagbreite von Betoniergerüsten mindestens 0,60 m Nummer 3 Konsolen voll auslegen.

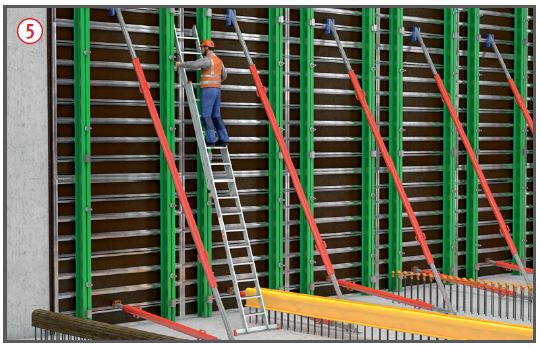

  • Bei der Verwendung von Leitern im angrenzenden Bereich offenstehender Anschlussbewehrung mit geeigneten Schutzbelägen oder -kappen abdecken Nummer 5.

Schutzbelägen

Schalelemente lagern

Zusätzliche Hinweise zum Ausschalen

  • Ausschalfristen beachten.
  • Vor Ausbau der Verankerung Schalelemente gegen Umstürzen sichern.
  • Schalelemente nicht mit Kran losreißen.
  • An Schalelementen Anschlagmittel sicher an- und abschlagen.

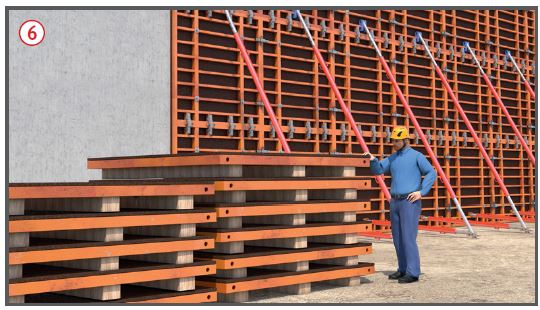

  • Nach dem Ausschalen Schalelemente standsicher z. B. in Gestellen oder übereinanderliegend lagern Nummer 6.
Weitere Informationen:
Betriebssicherheitsverordnung
DGUV Vorschrift 38 Bauarbeiten
DGUV Regel 101-014 Verwendung von Schalungen, Tragkonstruktionen und Traggerüsten
TRBS 2121 Gefährdung von Beschäftigten durch Absturz – Allgemeine Anforderungen
DIN EN 12812
