Gründungen neben Fundamenten Unterfangungen

Gefährdungen

• Nicht fachgerecht geplante und ausgeführte Unterfangungen sowie Gründungsarbeiten im Einflussbereich bestehender Gebäude können die Standsicherheit beeinträchtigen. Hierdurch können Beschäftigte und Anwohner gefährdet werden.

Allgemeines

• Bei Gründungsarbeiten direkt neben einer bestehenden Bebauung kann es erforderlich werden, Fundamente kurzfristig bis zur Fundamentunterkante freizulegen.
• Bei direkt neben dem bestehenden Bauwerk hergestellten Baugruben oder bei nachträglich unter ein Gebäude gebauten Kellergeschossen müssen die vorhandenen Fundamente unterfangen werden.

Schutzmaßnahmen

• Sofern keine Spezialtiefbauverfahren eingesetzt werden, dürfen diese Arbeiten nur abschnittweise nach DIN 4123 ausgeführt werden.
• Die Randbedingungen der DIN 4123 für Ausschachtungen neben Gebäuden gelten auch bei den hier beschriebenen kurzfristigen Fundamentfreilegungen und Unterfangungen. Die Vorgaben hinsichtlich folgender Punkte müssen erfüllt sein:
• Gebäude, Boden und Grundwasser,
• Planung und Bauleitung,
• Bautechnische Unterlagen,

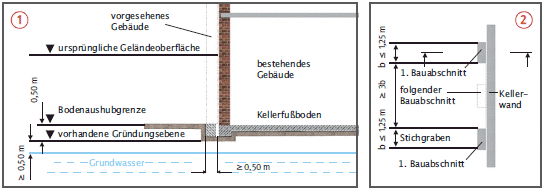

• Bodenaushubgrenze,
• Bauleitung,
• Sicherungsmaßnahmen an bestehenden Gebäuden.

Ausschachtung bis zur Fundamentunterkante

• Zunächst nur bis zu der Bodenaushubgrenze der DIN 4123 ausschachten.
• Restaushub abschnittweise herstellen (4 Arbeitstakte) .
• Nicht tiefer als Unterkante vorhandenes Fundament ausschachten.
• Aushubabschnitte nicht breiter als 1,25 m.
• Zwischen zeitgleich ausgeführten Aushubabschnitten immer die 3-fache Abschnittsbreite Abstand halten .
• Nach dem Herstellen eines Aushubabschnittes neues Fundament betonieren.

Zusätzliche Voraussetzungen für Unterfangungen

• Standsicherheitsnachweis für den Endzustand der Unterfangung, ggf. auch für Zwischenbauzustände.
• Unterfangungswanddicke entsprechend Standsicherheitsnachweis, mindestens gleich der Dicke des vorhandenen Fundaments.
• Die Unterhöhlung des vorhandenen Fundaments ist auf die Wanddicke der Unterfangung zu begrenzen.
• Die bestehende Wand wirkt als Scheibe.

Vorgehensweise zur Herstellung von Unterfangungen

• Ausschachtung zunächst nur bis zur Bodenaushubgrenze gem. DIN 4123.
• Unterfangungswand abschnittsweise herstellen (4 Arbeitstakte) .
• Unterfangungsabschnitte nicht breiter als 1,25 m.
• Zwischen zeitgleich ausgeführten Unterfangungsabschnitten immer die 3-fache Abschnittsbreite Abstand halten.

• Stichgräben immer kraftschlüssig verbauen und statisch nachweisen, wenn die Fertigstellung der Unterfangungslamelle nicht innerhalb eines Tages erfolgt.
• Dauerhafte seitliche Stützwirkung des Verbaus durch Wiederverfüllen oder Umsteifen sicherstellen.
• Keine beeinträchtigenden Erschütterungen während der Unterfangungsarbeiten.

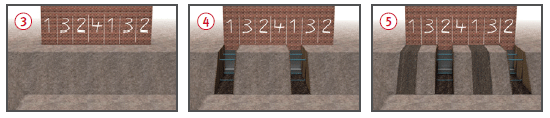

Reihenfolge und Ausführung der Arbeitstakte

• Der Verbau eines jeden Stichgrabens wird nach der Fertigstellung eines Segmentes zurückgebaut.
• Der Graben wird provisorisch temporär wiederverfüllt und leicht verdichtet. Die seitliche Stützwirkung kann alternativ auch durch Umsteifung aufrecht erhalten werden.
• Sonderregelung für Unterfangungstiefen bis 2,0 m .
• Der Verbau muss nur bis Vorderkante des zu unterfangenden Fundaments hergestellt werden, wenn folgende Voraussetzungen erfüllt sind:
• mindestens steifer bindiger Boden,
• Fertigstellung einer Unterfangungslamelle innerhalb eines Tages,
• es dürfen keine losen Teile (Fundament, Boden) herausbrechen.

Zusätzliche Maßnahmen zur Begrenzung von Setzungen

• Zusätzlich zu Setzungsmessungen erforderlichenfalls Verschiebungsmessungen durchführen und dokumentieren.
• Rissebeobachtung, z. B. durch Gipsmarken oder Rissmonitore.
• Bei Gründungen und Unterfangungen die Auswirkungen durch neue Belastung des Baugrundes auf die alte Bausubstanz berücksichtigen.
• Altes und neues Bauwerk durch vertikale Bewegungsfuge trennen.
